Como um fornecedor estabelecido de tubos de linha de petróleo, entendo a importância crítica de garantir a integridade e a segurança desses tubos. Uma das maneiras mais eficazes de detectar problemas em potencial nos tubos de linha de petróleo é através dos métodos de detecção acústica. Nesta postagem do blog, vou me aprofundar nos vários métodos de detecção acústica disponíveis e seu significado na manutenção da qualidade dos tubos da linha de petróleo.
Compreendendo o básico da detecção acústica
A detecção acústica no contexto dos tubos da linha de petróleo depende do princípio de que as ondas sonoras podem percorrer o material do tubo e ser afetadas por quaisquer irregularidades ou defeitos presentes. Quando um tubo está em boas condições, as ondas sonoras se propagam através dele de maneira previsível. No entanto, se houver rachaduras, vazamentos ou outras anomalias, elas causarão interrupções no padrão de onda sonora, que podem ser detectadas e analisadas.
Teste de emissão acústica (AET)
O teste de emissão acústica é um método amplamente utilizado para detectar defeitos ativos nos tubos da linha de óleo. Envolve o monitoramento das ondas elásticas (emissões acústicas) geradas pela deformação ou fratura do material do tubo sob tensão. Essas emissões são normalmente causadas por processos como crescimento de trincas, corrosão ou vazamento.
Os sistemas AET consistem em sensores que estão conectados à superfície do tubo. Esses sensores detectam as emissões acústicas e as convertem em sinais elétricos. Os sinais são analisados usando o software especializado para determinar a localização, magnitude e tipo de defeito. Uma das principais vantagens da AET é sua capacidade de detectar defeitos em tempo real, mesmo quando estão nos estágios iniciais do desenvolvimento. Isso permite a manutenção e reparo oportunos, reduzindo o risco de falhas catastróficas.
Por exemplo, em um projeto de oleoduto em larga escala, a AET pode ser usada para monitorar continuamente a integridade dos tubos durante a operação. Se um evento de emissão acústica for detectada, o sistema poderá alertar imediatamente os operadores, que poderão tomar medidas apropriadas para investigar e resolver o problema.
Teste ultrassônico (UT)
O teste ultrassônico é outro método popular de detecção acústica para tubos de linha de óleo. Ele usa ondas sonoras de alta frequência (ultrassom) para detectar defeitos internos e externos no material do tubo. Na UT, um transdutor é usado para gerar ondas de ultrassom que são direcionadas para o tubo. Quando essas ondas encontram um defeito, como uma rachadura ou um vazio, uma porção da onda é refletida de volta ao transdutor.
As ondas refletidas são então analisadas para determinar o tamanho, a forma e a localização do defeito. A UT pode ser usada para detectar uma ampla gama de defeitos, incluindo rachaduras, poços de corrosão e variações de espessura da parede. É particularmente útil para detectar defeitos subterrâneos que podem não ser visíveis a olho nu.
Existem diferentes tipos de técnicas de UT, como eco de pulso e transmissão. O Pulse-Eco UT é o método mais comumente usado, onde o mesmo transdutor é usado para gerar e receber as ondas de ultrassom. A UT da transmissão, por outro lado, usa transdutores separados em lados opostos do tubo para detectar a transmissão das ondas de ultrassom.

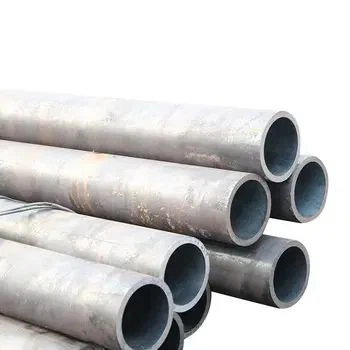

Por exemplo, na inspeção deTubo de caldeira de carbono, UT pode ser usado para garantir a qualidade do material do tubo e detectar quaisquer defeitos em potencial que possam afetar seu desempenho.
Detecção de vazamentos usando sinais acústicos
A detecção de vazamentos acústicos é projetada especificamente para identificar vazamentos nos tubos da linha de óleo. Quando ocorre um vazamento, o fluido de fuga cria um sinal acústico característico que pode ser detectado usando sensores especializados. Esses sensores são normalmente colocados ao longo do pipeline em intervalos regulares.
Os sinais acústicos gerados por vazamentos podem variar dependendo de fatores como o tamanho do vazamento, a pressão do fluido e o tipo de material do tubo. Ao analisar a frequência, a amplitude e outras características dos sinais acústicos, é possível determinar a localização e a gravidade do vazamento.
Uma das vantagens da detecção de vazamentos acústicos é sua capacidade de detectar vazamentos em tubos enterrados ou inacessíveis. Além disso, ele pode ser usado em sistemas de monitoramento em tempo real para fornecer alerta precoce de vazamentos, permitindo resposta e mitigação imediatas. Por exemplo, em um oleoduto offshore, a detecção de vazamentos acústicos pode ser usada para monitorar continuamente a integridade dos tubos e detectar quaisquer vazamentos que possam ocorrer devido a corrosão ou dano mecânico.
Teste de ondas guiadas (GWT)
O teste de ondas guiadas é um método de detecção acústica relativamente novo que está se tornando cada vez mais popular para a inspeção dos tubos da linha de petróleo. Ele usa ondas guiadas de baixa frequência para se propagar ao longo do comprimento do tubo e detectar defeitos em grandes distâncias.
No GWT, um transdutor é usado para gerar ondas guiadas que viajam ao longo da parede do tubo. Essas ondas podem detectar defeitos como corrosão, rachaduras e variações de espessura da parede. Uma das principais vantagens do GWT é a capacidade de inspecionar seções longas de tubo de um único local, reduzindo o tempo e o custo da inspeção.
Por exemplo, em um oleoduto de longa distância, o GWT pode ser usado para inspecionar de maneira rápida e eficiente seções grandes do tubo quanto a defeitos. Isso é particularmente útil para pipelines enterrados ou localizados em áreas remotas, onde o acesso aos métodos de inspeção tradicional pode ser difícil.
Importância da detecção acústica para fornecedores de tubos de linha de óleo
Como fornecedor de tubos de linha de petróleo, garantir a qualidade e a integridade de nossos produtos é de extrema importância. Os métodos de detecção acústica desempenham um papel crucial nesse processo. Ao usar esses métodos durante a fabricação e instalação dos tubos, podemos identificar e eliminar quaisquer defeitos em potencial, garantindo que nossos clientes recebam produtos de alta qualidade que atendam aos seus requisitos.
Além disso, a detecção acústica também pode ser usada para controle de qualidade durante a manutenção e operação dos tubos. Monitorando regularmente os tubos usando métodos de detecção acústica, podemos detectar quaisquer alterações na condição do tubo e tomar medidas apropriadas para evitar falhas. Isso ajuda a construir confiança com nossos clientes e garante a confiabilidade de longo prazo de nossos produtos.
Conclusão
Os métodos de detecção acústica oferecem uma maneira poderosa e eficaz de garantir a integridade e a segurança dos tubos da linha de petróleo. Do teste de emissão acústica a testes de ondas guiadas, cada método tem suas próprias vantagens e aplicações exclusivas. Como fornecedor de tubos de linha de petróleo, estamos comprometidos em usar esses métodos para fornecer a nossos clientes produtos e serviços de alta qualidade.
Se você estiver no mercado de tubos de linha de petróleo de alta qualidade ou tiver alguma dúvida sobre métodos de detecção acústica, ficaríamos felizes em ajudá-lo. Sinta -se à vontade para entrar em contato conosco para obter mais informações e discutir seus requisitos específicos. Estamos ansiosos pela oportunidade de trabalhar com você e ajudá -lo a encontrar as melhores soluções para as necessidades de seu tubo de linha de óleo.
Referências
- ASNT (Sociedade Americana de Testes Não Destrutivos). (20xx). Manual de teste não destrutivo, volume 7: teste de emissão acústica.
- Krautkramer, J., & Krautkramer, H. (1990). Teste ultrassônico de materiais. Springer-Verlag.
- Rose, JL (2004). Ondas guiadas ultrassônicas em meios sólidos. Cambridge University Press.
