Como fornecedor do tubo da caldeira API 5L, entendo a importância crítica dos testes não destrutivos (NDT) para garantir a qualidade e a segurança desses tubos. Os tubos da caldeira API 5L são amplamente utilizados em várias indústrias, incluindo petróleo e gás, geração de energia e fabricação. Esses tubos precisam suportar os ambientes de alta pressão, temperatura e corrosivos, para que sua integridade seja a maior preocupação. Neste blog, compartilharei alguns métodos comuns de conduzir testes não destrutivos nos tubos da API 5L Boiler.
Inspeção visual
A inspeção visual é a forma mais simples e básica de testes não destrutivos. Pode ser realizado com o olho nu ou com a ajuda de lupas, endoscópios ou borrescopos. Esse método nos permite detectar defeitos superficiais óbvios, como rachaduras, arranhões, amolgadelas e corrosão no tubo da caldeira API 5L.
Antes de iniciar a inspeção visual, é essencial limpar bem a superfície do tubo para remover a sujeira, graxa e outros contaminantes. Isso garantirá que possamos observar claramente quaisquer defeitos em potencial. Devemos verificar todo o comprimento do tubo, incluindo as superfícies internas e externas, bem como o tubo termina. Para tubos com geometrias complexas ou estruturas internas, um endoscópio ou borsécio pode ser usado para inspecionar as áreas de alcance difícil - para alcançar.
A inspeção visual tem suas limitações. Ele só pode detectar defeitos de nível de superfície e defeitos pequenos ou ocultos podem ser perdidos. No entanto, ainda é um primeiro passo valioso no processo de teste não destrutivo, pois pode identificar rapidamente os principais problemas.
Teste ultrassônico
O teste ultrassônico (UT) é um método de teste não destrutivo amplamente utilizado para tubos de caldeira API 5L. Ele usa ondas sonoras de alta frequência para detectar defeitos internos no material do tubo. Quando uma onda ultrassônica encontra um defeito, como uma rachadura ou um vazio, parte da onda é refletida de volta ao transdutor, que é analisado para determinar o tamanho, a localização e a natureza do defeito.
Para realizar testes ultrassônicos, um acoplador é aplicado à superfície do tubo para garantir um bom contato acústico entre o transdutor e o tubo. O transdutor emite ondas ultrassônicas no tubo e as ondas refletidas são recebidas e analisadas por um detector de falhas. O operador pode então interpretar os sinais para identificar possíveis defeitos.
Uma das vantagens dos testes ultrassônicos é sua alta sensibilidade. Pode detectar pequenos defeitos internos que podem não ser visíveis a olho nu. Também é adequado para testar tubos de várias espessuras. No entanto, a precisão dos testes ultrassônicos depende da habilidade e da experiência do operador, bem como da complexidade da estrutura do tubo.
Teste de partículas magnéticas
O teste de partículas magnéticas (MT) é outro método de teste não destrutivo eficaz para os tubos da caldeira API 5L, especialmente para detectar defeitos superficiais e próximos à superfície em materiais ferromagnéticos. Os tubos da caldeira API 5L são frequentemente feitos de materiais ferromagnéticos, como o aço carbono, tornando -os adequados para esse tipo de teste.
No teste de partículas magnéticas, um campo magnético é aplicado à superfície do tubo. Se houver um defeito na superfície ou próximo à superfície, o campo magnético será distorcido, fazendo com que as partículas magnéticas se acumulem no local do defeito. Essas partículas podem ser visíveis usando uma suspensão de partículas magnéticas ou partículas magnéticas secas, permitindo que o operador identifique facilmente a localização e a forma do defeito.
O teste de partículas magnéticas é relativamente simples e rápido, e pode fornecer indicações visuais claras de defeitos. No entanto, é limitado a materiais ferromagnéticos e só pode detectar defeitos superficiais e próximos à superfície.
Teste radiográfico
O teste radiográfico (RT) é um poderoso método de teste não destrutivo que pode fornecer informações detalhadas sobre a estrutura interna dos tubos da caldeira API 5L. Ele usa raios X - Raios Gamma para penetrar no material do tubo e criar uma imagem dos defeitos internos em um filme ou um detector digital.
Durante os testes radiográficos, o tubo é colocado entre a fonte de radiação e o detector. A radiação passa pelo tubo e a intensidade da radiação que atinge o detector é afetada pela estrutura interna do tubo. Defeitos como rachaduras, porosidade e inclusões aparecerão como áreas mais escuras ou mais claras na imagem, dependendo de sua densidade em comparação com o material circundante.
O teste radiográfico pode detectar defeitos internos com alta precisão e fornecer um registro permanente dos resultados do teste. No entanto, requer equipamentos especiais e precauções de segurança devido ao uso da radiação. Também é relativamente caro e tempo - consumindo em comparação com outros métodos de teste não destrutivos.
Testes atuais de redemoinho
O teste de corrente de Foucault (ECT) é um método de teste não destrutivo não contact que é adequado para detectar a superfície e os defeitos superficiais próximos em materiais condutores. Os tubos da caldeira da API 5L feitos de materiais condutores podem ser testados usando esse método.
Nos testes de corrente de Foucault, uma corrente alternada é passada através de uma bobina, criando um campo magnético alternado. Quando a bobina é aproximada da superfície do tubo, as correntes de Foucault são induzidas no material do tubo. Qualquer defeito no tubo interromperá o fluxo dessas correntes de Foucault, causando uma alteração na impedância da bobina. Essa alteração pode ser detectada e analisada para identificar a presença e a localização do defeito.
O teste de corrente de Foucault é rápido, sensível e pode ser usado para inspeção de linha. Também pode detectar rachaduras na superfície, corrosão e alterações na espessura do material. No entanto, é limitado a materiais condutores e só pode detectar defeitos superficiais e próximos à superfície.
Escolhendo o método de teste certo
Ao realizar testes não destrutivos nos tubos de caldeira API 5L, é importante escolher o método de teste certo com base nos requisitos específicos do aplicativo. Fatores como o tipo de defeito a ser detectado, o material do tubo, a espessura do tubo e o ambiente de teste devem ser considerados.
Em alguns casos, vários métodos de teste podem ser usados em combinação para garantir uma inspeção abrangente. Por exemplo, a inspeção visual pode ser usada como uma etapa preliminar para identificar defeitos de superfície óbvios, seguidos de testes ultrassônicos ou testes radiográficos para detectar defeitos internos.

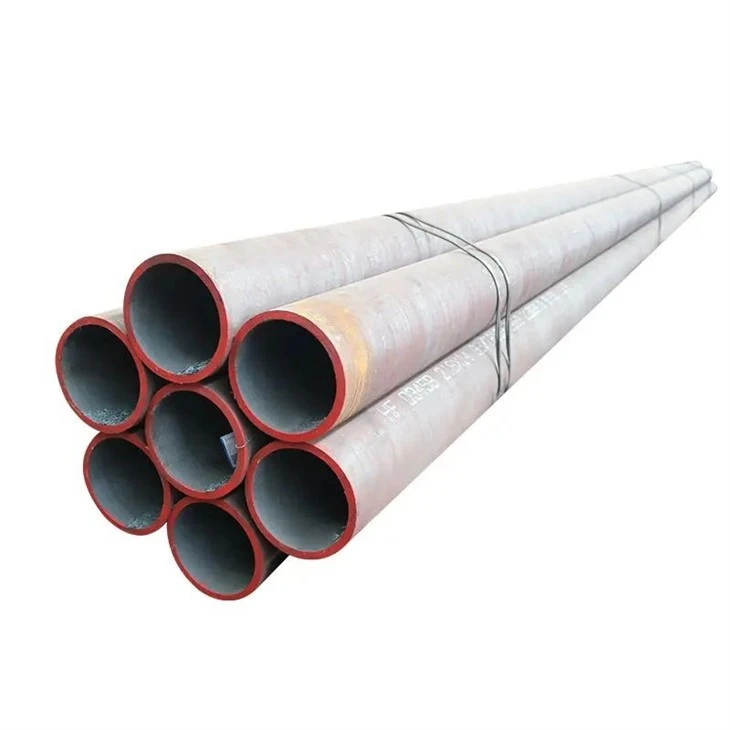

Como fornecedor de tubos de caldeira API 5L, oferecemos uma ampla gama de tubos de alta qualidade, incluindoTubo da linha de óleo, Assim,Pipe sem costura da caldeira, eTubo de otgg de aço carbono. Estamos comprometidos em fornecer a nossos clientes tubos que atendem aos padrões da mais alta qualidade. Por meio de procedimentos rígidos de testes não destrutivos, podemos garantir que nossos tubos estejam livres de defeitos e possam executar de maneira confiável em várias aplicações.
Se você estiver interessado em comprar tubos de caldeira da API 5L ou tiver alguma dúvida sobre testes não destrutivos, não hesite em entrar em contato conosco para mais discussões e negociações. Estamos ansiosos para trabalhar com você para atender às suas necessidades específicas.
Referências
- ASNT (Sociedade Americana de Testes Não Destrutivos). Manual de testes não destrutivos.
- API (American Petroleum Institute). Especificação da API 5L para tubo de linha.
- ASTM (Sociedade Americana de Testes e Materiais). Padrões relacionados a testes não destrutivos de metais.
